原理，結構
產品分為模擬輸出型和開關量輸出型兩種。
模擬量輸出型：磁性浮球隨液位的變化不斷觸發檢測桿中的磁簧開關,使得傳感器的總電阻發生變化，該信號被變送器轉換成標準4…20mA信號輸出。
開關量量輸出型：液位上升或下降時，帶動不銹鋼磁性浮球上下移動,浮球觸發檢測桿中的的磁簧開關，發出信號。
技術參數
| 最大壓力: | 10bar | 接線方式: | 鑄鋁或不銹鋼端子接線 | |
| 16bar | 哈丁連接器接線 | |||
| 50bar | 浮球: | 不銹鋼1.4435(316L) | ||
| 介質密度: | ≥0.45g/cm3 | 測量桿: | 不銹鋼1.4301（不銹鋼304） | |
| 電氣: | 不銹鋼1.4435(316L) | |||
| 開關量型: | 觸點類型:干簧管開關 | PTFE涂層不銹鋼 | ||
| 觸點容量:220VDC,0.5A | 介質溫度: | 開關量:-20~150℃ | ||
| 輸出:常開/常閉 | 模擬量:-20~75℃ | |||
| 模擬量型: | 供電:24V±5%DC | 過程連接: | 螺紋連接G2 | |
| 輸出:4~20mA | 法蘭連接DN50 | |||
| 負載:≤750Ω | 防護等級: | IP65 | ||

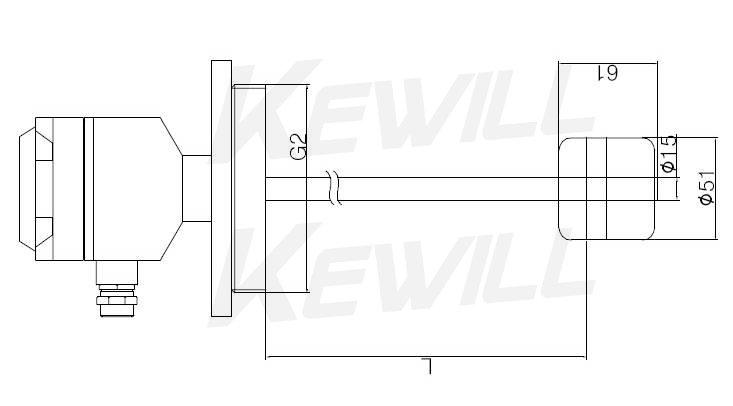

尺寸圖
| 有效長度 L | 250mm | 500mm | 750mm | 有效長度 L | 1000mm | 1250mm | 1500mm | |||||||||||||||
| 最多浮球數量 | 2 | 5 | 6 | 最多浮球數量 | 10 | 12 | 15 | |||||||||||||||
備注:圖示螺紋接口可換成法蘭連接，浮球尺寸亦可替換。篇幅有限不展開描述。液位產品定制較多請以合同圖紙為準。
選型表
| LV30- | 浮球式液位開關(液位計) | |||||||||||||
| 類型 | ||||||||||||||
| 鑄鋁接線盒款式，M20*1.5接線 | ||||||||||||||
| 哈丁連接器款式， | ||||||||||||||
| 不銹鋼1.4301接線盒，M12*1.0航插式 | ||||||||||||||
| 輸出類型 | ||||||||||||||
| 開關量輸出 | ||||||||||||||
| 模擬量輸出（4~20mA） | ||||||||||||||
| 測量范圍 | ||||||||||||||
| 250mm | ||||||||||||||
| 500mm | ||||||||||||||
| 750mm | ||||||||||||||
| 1000mm | ||||||||||||||
| 1250mm | ||||||||||||||
| 1500mm | ||||||||||||||
| 客戶定制長度(如：L有效長度335mm，選型代碼：335） | ||||||||||||||
| 動作點個數 | ||||||||||||||
| 1個（模擬量輸出必選項） | ||||||||||||||
| 2個（僅限開關輸出型產品） | ||||||||||||||
| 3個（僅限開關輸出型產品） | ||||||||||||||
| 4個（僅限開關輸出型產品） | ||||||||||||||
| X個（僅限開關輸出型產品） | ||||||||||||||
| 連接方式 | ||||||||||||||
| 螺紋連接G2 | ||||||||||||||
| 法蘭連接DN50法蘭 | ||||||||||||||
| 浮球尺寸 | ||||||||||||||
| Φ52*52*Φ15 不銹鋼1.4435 球型 | ||||||||||||||
| Φ61*51*Φ15 不銹鋼1.4435 圓柱型 | ||||||||||||||
| Φ49.5*37*Φ15.5 PP聚丙烯 圓柱型 | ||||||||||||||
| 行程桿材質 | ||||||||||||||
| 不銹鋼1.4301（不銹鋼304） | ||||||||||||||
| 不銹鋼1.4435（不銹鋼316L） | ||||||||||||||
| PP聚丙烯 | ||||||||||||||
| 耐壓等級 | ||||||||||||||
| 10bar | ||||||||||||||
| 16bar(高壓定制型） | ||||||||||||||
| 50bar(高壓定制型） | ||||||||||||||
| (特殊備選型）VARIO | ||||||||||||||
| 接液部分耐腐蝕PTFE涂層 | ||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||||||
